دليل تأسيس كهرباء الشقة 2026: المراحل، ألوان المواسير، ومتطلبات السمارت هوم
تأسيس كهرباء الشقة هو الأساس الذي يحدد سلامة منزلك للسنوات العشرين القادمة. خطأ واحد في مرحلة التأسيس — سلك أصغر من اللازم، دائرة مشتركة بين تكييفين، أو غياب التأريض — يمكن أن يحولك لكوارث متكررة. هذا الدليل يأخذك خطوة بخطوة من لحظة استلام الشقة الخام حتى الاختبار النهائي قبل التشطيب.
الإجابة السريعة
كيف يتم تأسيس كهرباء الشقة في مصر؟
- 1.8 مراحل: تصميم الأحمال ← حفر وتركيب مواسير PVC ← سحب الأسلاك ← لوحة التوزيع ← علب الكهرباء ← الاختبار (والتأريض إن توفّر) ← التشطيب ← التسليم.
- 2.مواسير PVC: 16mm للإضاءة (3 أسلاك كحد أقصى)، 25mm للمآخذ والتكييفات (4–5 أسلاك). الألوان: رمادي للتيار القوي، أخضر للتيار الخفيف، أزرق للبيانات والسمارت هوم.
- 3.مقاطع الأسلاك: 1.5mm² إضاءة — 2.5mm² مآخذ — 4–6mm² تكييفات وسخانات. كل تكييف وكل سخان على خط منفرد.
- 4.السمارت هوم: Tuya/WiFi يحتاج سلك محايد (N) في كل علبة مفتاح. KNX يحتاج كابل KNX TP في مواسير زرقاء منفصلة تمامًا.
- 5.التكلفة (يد عاملة فقط): 90 ج/م² برونزي — 110 ج/م² فضي — 140 ج/م² بلاتيني (سمارت هوم). الخامات تُحسب منفصلاً.

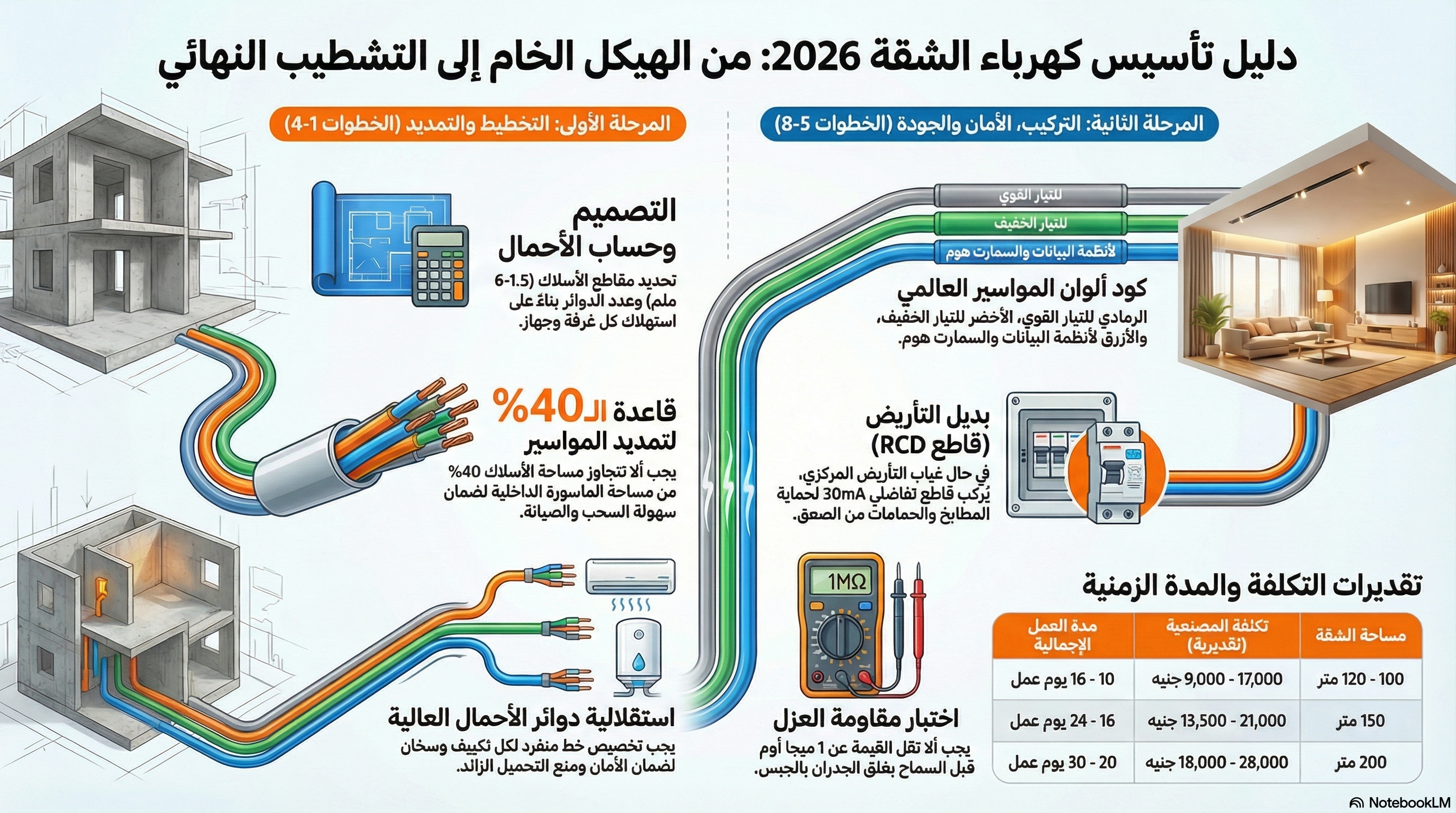

مراحل تأسيس كهرباء الشقة
المرحلة 1 — حساب الأحمال والتصميم: قبل أي حفر أو تمديد، يُحسب الحمل الكهربائي لكل غرفة وكل جهاز. يُحدد عدد الدوائر، مقاطع الأسلاك (1.5/2.5/4/6mm²)، وحجم لوحة التوزيع. هذا التصميم يُوفر وثيقة مرجعية للصيانة لاحقًا.
المرحلة 2 — الحفر وتركيب المواسير: تُحفر قنوات في الجدران (Chasing) بعمق 2–3 سم لتثبيت المواسير البلاستيكية PVC. يُستخدم في الغالب قطران فقط: 16mm لدوائر الإضاءة، و25mm لدوائر المآخذ والتكييفات. القاعدة الأساسية: يجب ألا يتجاوز عدد الأسلاك داخل الماسورة الواحدة الحدود المقررة بالكود المصري للاشتراطات الكهربائية في المباني (الصادر عن مركز بحوث الإسكان والبناء — hbrc.gov.eg)، الذي يُلزم بألا تتجاوز المساحة الإجمالية لمقاطع الأسلاك 40% من المساحة الداخلية للماسورة — أي 3 أسلاك كحد أقصى في ماسورة 16mm، و4–5 أسلاك في ماسورة 25mm. كود ألوان المواسير وفق المعايير الدولية المعتمدة: الرمادي للتيار القوي العادي (مآخذ، إضاءة، تكييفات، سخانات — الأكثر شيوعًا للاستخدام الداخلي)؛ الأبيض للأغراض العامة والمناطق السكنية الداخلية؛ البرتقالي للمسارات الأرضية تحت الأرض فقط؛ الأحمر لأنظمة الإنذار بالحريق والطوارئ والجهد العالي؛ الأخضر للاتصالات والتيار الخفيف (كاميرات CCTV، دش/ستالايت، صوتيات، إنتركم)؛ والأزرق لأنظمة البيانات والاتصال (شبكة بيانات LAN، سمارت هوم Tuya/Sonoff، كابل KNX TP). استخدام ألوان مختلفة لكل نظام ضروري لتسهيل الصيانة وتجنب الخلط بين الدوائر. كما يُحظر كسر الزوايا الحادة في مسار الماسورة لضمان سهولة سحب الأسلاك.
المرحلة 3 — سحب الأسلاك: تُسحب أسلاك النحاس المعتمدة (كابلات السويدي أو معادلها) عبر المواسير. أسلاك الإضاءة 1.5mm²، المآخذ العامة 2.5mm²، التكييفات 4mm² أو 6mm² حسب السعة. كل خط تكييف أو سخان يجب أن يكون خطًا منفردًا غير مشترك. إذا كان التصميم يشمل سمارت هوم: نظام Tuya/Sonoff (WiFi) يتطلب سحب سلك محايد (N) إلى كل علبة مفتاح — وهو غائب في التأسيس التقليدي؛ تجاهله يُعني استحالة التحويل لاحقًا. نظام KNX يتطلب كابل بيانات مخصص (KNX TP — زوج ملتوي) يُمدد بمواسير منفصلة 16mm مستقلة تمامًا عن دوائر التيار القوي، وتُوصَّل في توبولوجيا خطية أو نجمية حسب تصميم المبرمج المعتمد.
المرحلة 4 — تركيب لوحة التوزيع: يُنصح بتركيب اللوحة بجانب مدخل الشقة — وهو الموضع الأنسب من حيث السلامة، إذ يُتيح قطع الكهرباء فورًا عند الدخول في حالات الطوارئ دون الحاجة للتعمق داخل الشقة. يجب أن تكون اللوحة في مكان مرتفع وبعيد عن المطبخ والحمام. تُوضع القواطع الحرارية لكل دائرة مع قاطع RCD (تفاضلي) على دوائر الحمامات والمطابخ. القاطع الرئيسي يحمي الشبكة كلها.
المرحلة 5 — نقاط الإضاءة والمآخذ: تُثبت علب الكهرباء المدمجة في الجدار بمحاذاة دقيقة (مآخذ 30–40 سم من الأرض، علب المفاتيح 120–130 سم). كل غرفة تحتاج عادةً 4–6 مآخذ، ودائرة إضاءة مستقلة.
المرحلة 6 — التأريض واختبار الاستمرارية: واقع مصر: غالبية الشقق القديمة لا يصلها تأريض حقيقي من المبنى — وهذه مشكلة شائعة وليست استثناءً. إذا توفّر التأريض في المبنى، يُربط سلك الأرضي (أخضر/أصفر) لكل مخرج بنظام التأريض المركزي. إذا لم يتوفر، يُنصح بتركيب قاطع تفاضلي RCD (30 ملي أمبير) على دوائر الحمامات والمطابخ كبديل حماية — وهو يعمل بدون تأريض ويوفر حماية من الصعق الكهربائي. في جميع الأحوال: اختبر كل دائرة باختبار الاستمرارية ومقاومة العزل قبل إغلاق الجدران — القيمة المقبولة فوق 1 ميجا أوم.
الأخطاء الشائعة التي يجب تجنبها: توصيل 3 أجهزة أو أكثر على دائرة واحدة، استخدام أسلاك من مصادر مجهولة، إهمال التأريض، تركيب مآخذ بدون علب مدمجة، وعدم إجراء اختبارات ما قبل التشطيب.
تكلفة تأسيس كهرباء شقة بحسب المساحة (مصنعية يد عمالة فقط — الخامات منفصلة): شقة 100 متر: 9,000–14,000 جنيه. شقة 120 متر: 11,000–17,000 جنيه. شقة 150 متر: 13,500–21,000 جنيه. شقة 200 متر: 18,000–28,000 جنيه. السلم والأماكن المشتركة: 1,500–4,000 جنيه إضافية. تُضاف تكلفة خامات الكابلات والمواسير وLوحة التوزيع فوق هذه الأرقام.
الجدول الزمني لتأسيس كهرباء الشقة — من الهيكل الخام حتى التسليم
قبل البدء (أسبوع −1)
التصميم وحساب الأحمال
رسم مخطط توزيع النقاط، حساب الأحمال الكهربائية لكل غرفة وكل جهاز، وتحديد مقاطع الأسلاك وعدد الدوائر. هذا المخطط يمنع الإعادة لاحقًا ويُوثَّق في تقرير ما قبل التسليم.
اليوم الأول
حصر الخامات والتوريد للموقع
شراء الكابلات (السويدي أو المعادل) والمواسير PVC واللوحة والقواطع قبل أي بدء فعلي. الخامات يجب أن تكون في الموقع في اليوم الأول — الانتظار في المنتصف يُوقف العمل ويُضاعف التكلفة.
الأيام 1–2
الحفر وتركيب المواسير
تخطيط مسارات الكهرباء بالطباشير على الجدران ثم الحفر (Chasing) بعمق 2–3 سم. تثبيت مواسير PVC بقطر 16mm للإضاءة و25mm للمآخذ والتكييفات، مع ربطها بمسمار كهرباء كل 50 سم. ألوان المواسير: رمادي للتيار القوي (مآخذ/إضاءة/تكييفات)، أبيض للأغراض العامة الداخلية، برتقالي للمسارات الأرضية تحت الأرض، أحمر للإنذار والطوارئ، أخضر للتيار الخفيف (كاميرات/دش/صوتيات/إنتركم)، أزرق للبيانات والسمارت هوم (LAN/KNX/Tuya). يُراعى ألا يتجاوز عدد الأسلاك في الماسورة الواحدة الحد المقرر بالكود المصري (hbrc.gov.eg): 3 أسلاك للـ 16mm، و4–5 للـ 25mm. ملاحظة مصرية: في الأبنية الجديدة يُفضل تنسيق مسار المواسير مع السباك قبل أي حفر لتجنب التقاطعات.
الأيام 2–4
سحب الأسلاك
سحب أسلاك النحاس عبر المواسير: 1.5mm² للإضاءة، 2.5mm² للمآخذ، 4–6mm² للتكييفات والسخانات. كل تكييف وكل سخان يحتاج خطًا منفردًا منذ اللوحة. لا وصلات داخل الجدار — كل سلك يسير من اللوحة إلى النقطة مباشرةً. سمارت هوم: Tuya/WiFi يتطلب سلك محايد (N) لكل علبة مفتاح؛ KNX يتطلب كابل KNX TP في مواسير 16mm منفصلة مستقلة عن التيار القوي.
اليوم 4–5
تركيب لوحة التوزيع والقواطع
تثبيت اللوحة الرئيسية في مكانها النهائي — يُفضل بجانب مدخل الشقة لأسباب السلامة (قطع الكهرباء فورًا عند الطوارئ). توصيل كل دائرة بقاطعها الحراري وترتيب القواطع، وتركيب قواطع RCD على دوائر الحمام والمطبخ. يُوصَّل سلك التأريض الرئيسي بقضيب الأرض.
اليوم 5–6
تثبيت العلب والتأريض
تثبيت علب المخارج والمفاتيح بمحاذاة دقيقة (مآخذ 30–40 سم من الأرض، مفاتيح 120–130 سم). إذا توفّر التأريض في المبنى: وصّل سلك الأرضي لكل علبة. إذا لم يتوفر (الحالة الأكثر شيوعًا في مصر): ركّب قاطع RCD 30mA على دوائر الحمام والمطبخ كبديل حماية. لا يُغلق الجدار قبل اكتمال الاختبارات.
اليوم 6–7
اختبار ما قبل غلق الجدران
اختبار استمرارية كل دائرة ومقاومة عزل لا تقل عن 1 ميجا أوم على كل خط. اختبار التأريض في كل نقطة. هذا الاختبار هو الأهم في المشروع — أي خلل يُصلح الآن قبل إغلاق الجدران. في مصر: اطلب تقرير الاختبار كتابيًا قبل السماح بالجبس.
بعد الجبس والتشطيب
التشطيب الكهربائي والتسليم النهائي
بعد انتهاء الجبس والدهانات: تركيب المخارج والمفاتيح والإضاءة، توصيل اللوحة بالقواطع النهائية، واختبار كل نقطة أمام العميل. التسليم يشمل تقرير مع مخطط اللوحة وأسماء الخامات والضمان.
المدة الإجمالية (تأسيس + تشطيب) حسب نوع العقار
الأسئلة الشائعة
ما متطلبات تأسيس شقة كهرباء سمارت في مصر؟
تأسيس الشقة للسمارت هوم يحتاج تحضيرات إضافية من مرحلة الحفر والتمديد: (1) سلك محايد (N) في كل علبة مفتاح — غائب في التأسيس التقليدي وضروري لمفاتيح Tuya/Sonoff الذكية. (2) مواسير زرقاء 16mm منفصلة تمامًا لكابلات KNX TP أو شبكة LAN — لا يجوز خلطها مع دوائر التيار القوي. (3) مخرج كهرباء + شبكة داخل السقف لكل نقطة كاميرا. (4) مخرج كهرباء مستقل للـ Hub أو Gateway القريب من لوحة التوزيع. (5) دائرة منفصلة 16A للـ EV charger إذا كان الطابق السفلي أو الجراج. الفارق في التكلفة بين التأسيس العادي والسمارت: 20–40% إضافية في يد العاملة، والخامات الذكية تُضاف منفصلاً بعد التشطيب.
ما هي كيفية تأسيس كهرباء الشقة في مصر؟
كيفية تأسيس كهرباء الشقة تمر بـ 8 مراحل رئيسية: (1) حساب الأحمال وتصميم الدوائر. (2) الحفر وتركيب مواسير PVC (16mm للإضاءة، 25mm للمآخذ). (3) سحب الأسلاك النحاسية (1.5mm² إضاءة، 2.5mm² مآخذ، 4–6mm² تكييفات). (4) تركيب لوحة التوزيع بجانب المدخل. (5) تثبيت علب المخارج والمفاتيح. (6) اختبار الاستمرارية ومقاومة العزل قبل غلق الجدران. (7) التشطيب الكهربائي بعد الجبس. (8) الاختبار النهائي والتسليم. المدة الإجمالية لشقة 100–120م²: 10–16 يوم عمل، والتكلفة (يد عاملة فقط): 90–140 جنيه/م².
كم يستغرق تأسيس كهرباء شقة 150م؟
شقة 150م تستغرق عادةً 7–12 يوم عمل بفريق من 2–3 فنيين، مع مراحل الحفر والتمديد والاختبار. المدة تتأثر بعدد نقاط الكهرباء المطلوبة وتعقيد التصميم.
ما الفرق بين التأسيس والتشطيب الكهربائي؟
التأسيس هو تمديد الأسلاك والمواسير والعلب داخل الجدران قبل التشطيب. التشطيب هو تركيب المخارج والمفاتيح والإضاءة والتوصيلات النهائية بعد انتهاء أعمال الجبس والدهانات.
ما الخامات المعتمدة للتأسيس في مصر؟
الخامات المعتمدة: أسلاك السويدي أو ما يعادلها من شركات معتمدة بمواصفة NFPA أو BS، مواسير PVC Elhaggar أو مماثل، علب كهرباء فولاذية أو PVC ثقيلة، ولوحة توزيع Schneider أو ABB.
كيف أتحقق من جودة التأسيس قبل التشطيب؟
قبل غلق الجدران: تأكد من سماكة المواسير (لا تكسر عند الثني)، وأن جميع الأسلاك مسحوبة بالكامل بدون وصلات داخل الجدار، وأن اختبار الاستمرارية ناجح على كل دائرة، وأن مقاومة العزل فوق 1 ميجا أوم.
هل أحتاج مهندس كهربائي أم فني كافي؟
للشقق العادية (أقل من 200م) فني كهرباء محترف كافٍ، لكن يُستحسن مراجعة مهندس لمرحلة التصميم وحساب الأحمال. للفيلات والمباني ومشاريع التيار الثلاثي، مهندس كهربائي إلزامي.
ما العلامات التي تدل على أن المقاول يقطع الخطوات في مصر؟
علامات التحذير: (1) يرفض عمل حساب أحمال قبل البدء ويقول 'هعمل زي ما اتعودنا'. (2) يشتري الكابلات من محل مجهول في العتبة بدلًا من توريد السويدي الموثق. (3) لا يُجري اختبار مقاومة العزل قبل غلق الجدران. (4) يصل التكييف على نفس دائرة المآخذ العامة. (5) يوصل الأرضي على النيوتر بدلًا من قضيب تأريض حقيقي (تأريض وهمي). هذه النقاط تحديدًا صعبة الاكتشاف بعد إغلاق الجدران.
كم يستغرق التأسيس الكهربائي الكامل من الهيكل الخام حتى التسليم في مصر؟
شقة 100–120م² من الهيكل الخام حتى التسليم النهائي تستغرق عادةً 10–16 يوم عمل فعلي على مرحلتين: 6–10 أيام للتأسيس (قبل الجبس) و4–6 أيام للتشطيب (بعد الجبس والدهانات). الفاصل بين المرحلتين هو مدة الجبس والدهانات التي قد تمتد 2–4 أسابيع. إجمالاً من بدء التأسيس حتى السكن عادةً 4–8 أسابيع تقويمية.
ما الذي يجب إنجازه قبل أن يغلق الجبّاس الجدران؟
قبل أن يُغلق الجبّاس الجدران يجب التأكد من: (1) سحب جميع الأسلاك كاملةً بدون أي وصلة داخل الجدار. (2) اختبار مقاومة عزل ≥1 ميجا أوم على كل دائرة — احصل على تقرير كتابي. (3) تأكيد تأريض كل علبة مخرج ومفتاح. (4) تثبيت العلب ومحاذاتها على الارتفاع الصحيح. (5) توصيل اللوحة وتسمية القواطع. بعد إغلاق الجدران، تصحيح أي خلل يستلزم هدمًا مكلفًا.
